Safe Trans Design

System wspomagania projektowania układów pomocniczego transportu górniczego

DOWIEDZ SIĘ WIĘCEJ

Wersja demonstaracyjna

Czas dostępu do wersji demonstracyjnej STD upływa za:

System Safe Trans Design

Składa się z trzech modułów

1

Konfigurator kolejek podwieszonych

Umożliwia na skonfigurowanie zespołu transportowego kolejki podwieszonej składającego się z ciągnika oraz innych głównych komponentów takich jak: wózki hamulcowe, zestawy transportowe (w tym kabiny osobowe) oraz cięgieł. Dana konfiguracja może zostać zarchiwizowana w postaci projektu.
Dowiedz się  więcej

2

Moduł oceny i raportowania

Moduł ten automatycznie generuje raport zawierający wykaz i dane komponentów wchodzących w skład zespołu transportowego, a także wyniki obliczeń trakcyjnych, graficzną reprezentację skonfigurowanego zespołu. Ponadto w raporcie mogą zostać zamieszczone wartości sił w poszczególnych cięgłach zespołu. Istnieje możliwość tworzenia wielu raportów w jednym projekcie.
Dowiedz się więcej

3

Analiza kolizyjności 2D

Wyznaczenie obwiedni transportowanego ładunku oraz obwiedni odstępów ruchowych dla transportu szynowego spągowego lub szynowego podwieszonego.
Dowiedz się więcej

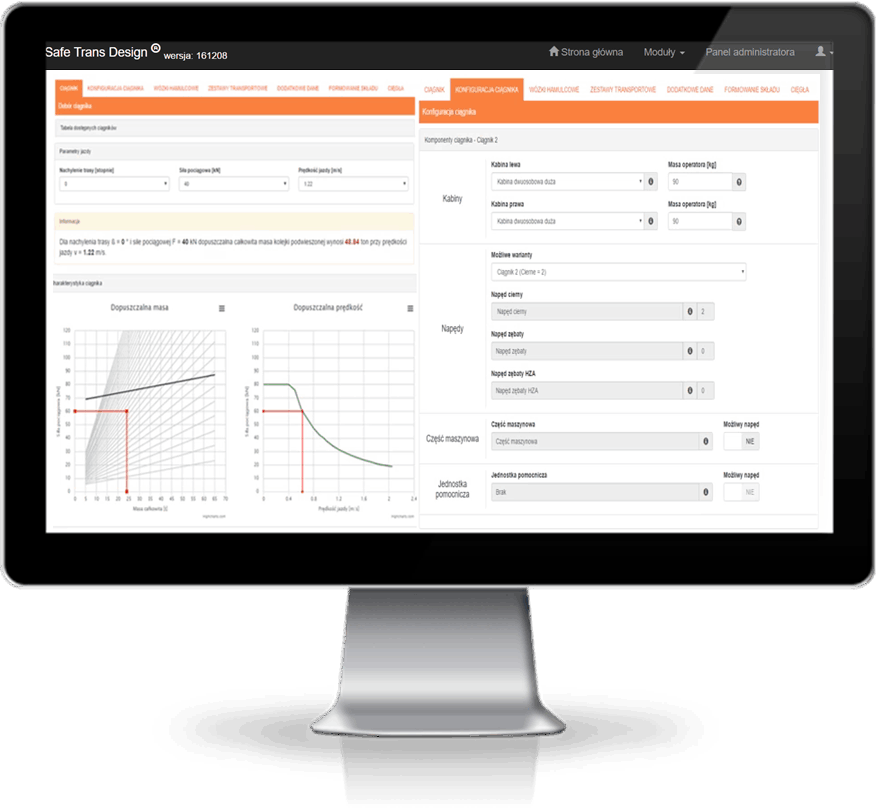

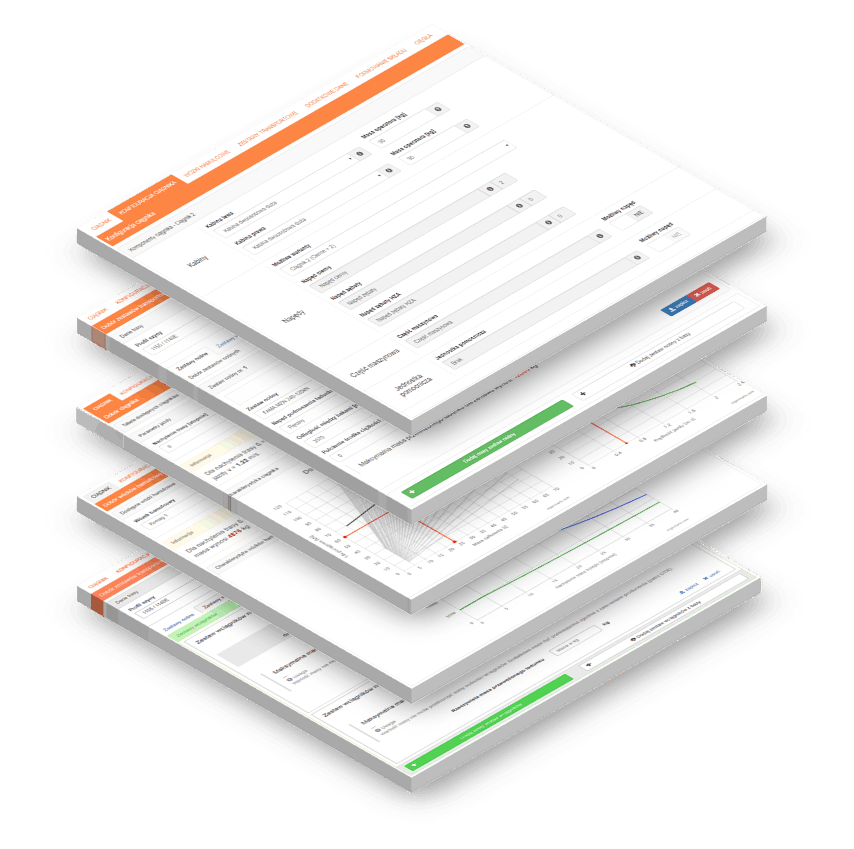

Konfigurator kolejek podwieszonych

Intuicyjne narzędzie pozwalające na konfigurację dowolnego zespołu transportowego

Ciągnik

W skład ciągnika wchodzą:
kabiny operatora
napędy (cierne, zębate),
cześć maszynowa, jednostka pomocnicza

Wózki hamulcowe

W przypadku przewozu osób wymagane jest stosowanie wózków hamulcowych

Mobirise

Zestawy transportowe

W skład zestawów transportowych wchodzą:
zestawy nośne,
zestawy wciągników,
kabiny osobowe,
wozy specjalne

Cięgła

Komponenty zespołu transportowego połączone są cięgłami

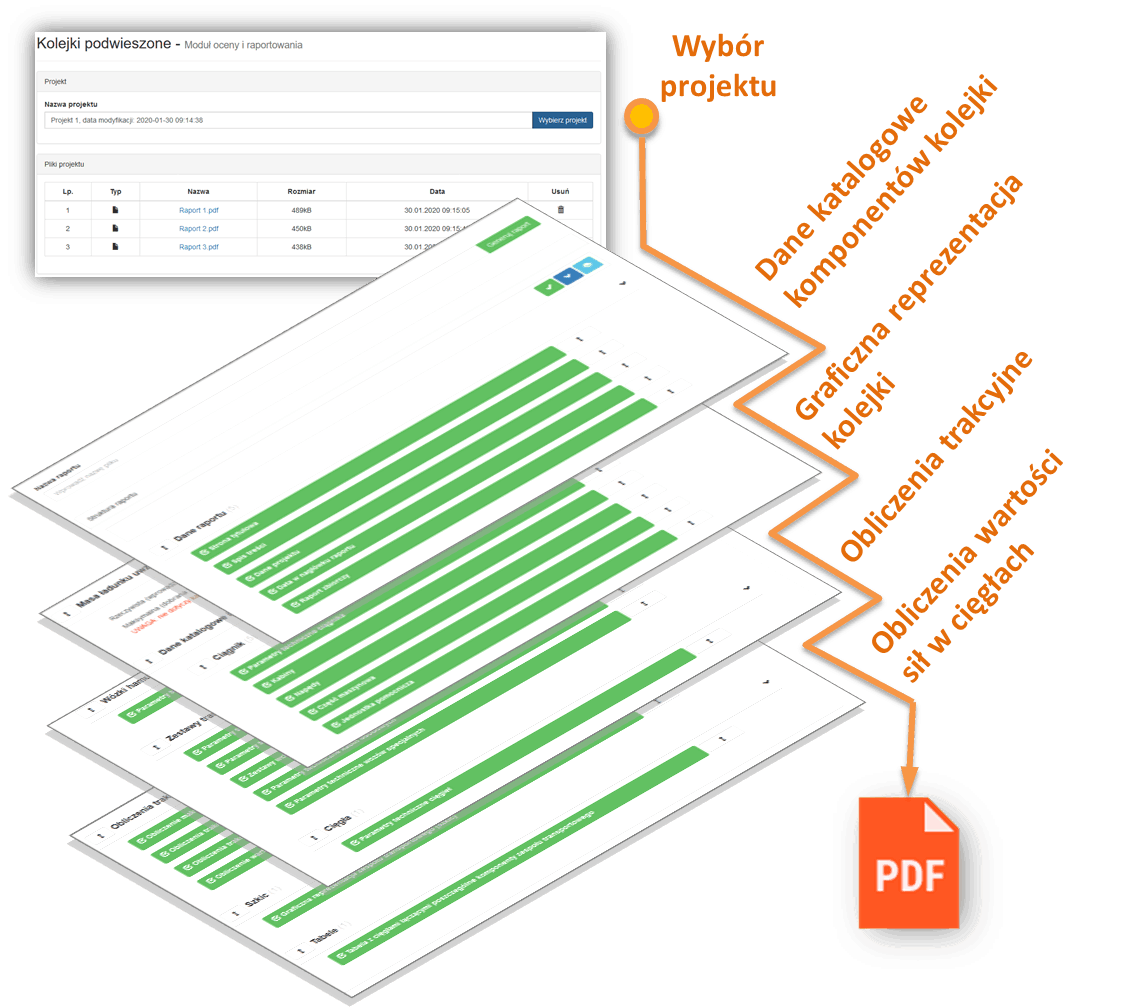

Generator raportów dla kolejek podwieszonych

Do utworzenia raportu wystarczą trzy kroki

1

Konfigurowanie zespołu transportowego

Konfigurowanie zespołu transportowego odbywa się w module Konfiguratora Kolejek Podwieszonych.

2

Zapis projektu

Zapisanie aktualnej konfiguracji zespołu transportowego pod żądaną nazwą.

3

Generowanie raportu

Wczytanie uprzednio zapisanego projektu, następnie wybranie elementów jakie mają być zawarte w raporcie (dane katalogowe komponentów, szkic zespołu transportowego, obliczenia trakcyjne, obliczenia wartości sił w cięgłach).

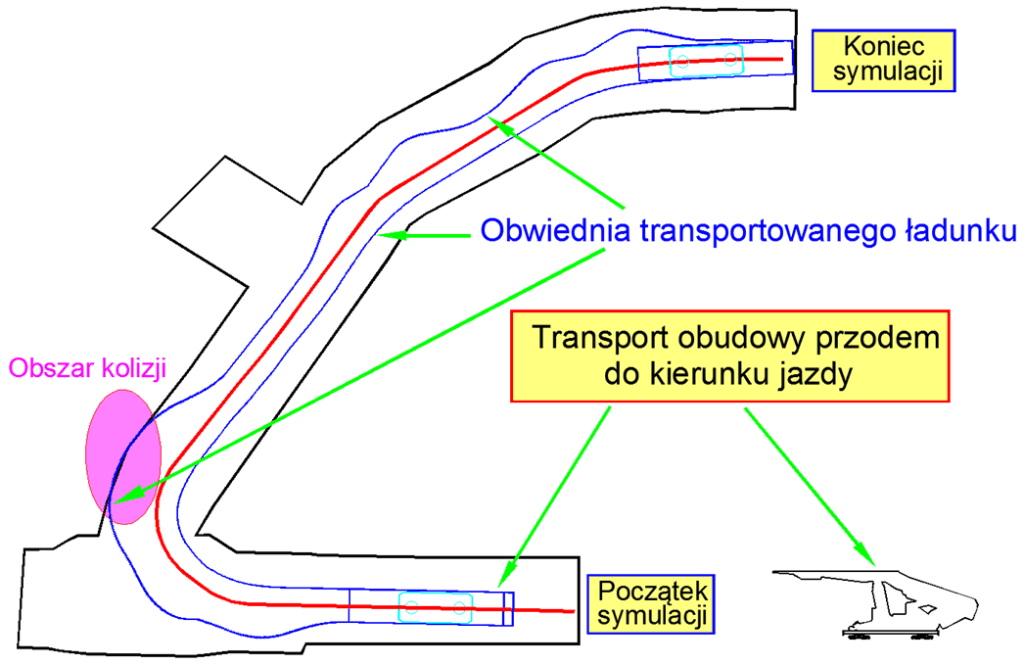

Analiza kolizyjności 2D

Umożliwia przeprowadzenie symulacji przejazdu urządzenia transportowego (platformy transportowej, modułowego zestawu nośnego oraz trawers) wraz z ładunkiem po trasie kolejki. W trybie analizy 2D, dla wybranych fragmentów trasy (zakręty, skrzyżowania, rozwidlenia, ...), wyznaczane są: obwiednia ładunku, obwiednia platformy transportowej, obwiednia trawers, obwiednia odstępów ruchowych.

1

Analiza kolizyjności – kolejki spągowe

Symulacja przejazdu urządzenia transportowego wraz z ładunkiem na wybranym odcinku fragmencie trasy, polega na wyznaczeniu ich położenia w zadanych punktach trasy.

2

Analiza kolizyjności – kolejki podwieszone

Przeprowadzenie symulacji przejazdu urządzenia transportowego wraz z trawersami i ładunkiem na wybranym fragmencie trasy, wymaga: wyznaczenia położenia urządzenia transportowego w zadanym punkcie trasy, w oparciu o jego schemat kinematyczny oraz dokonania orientacji transportowanego ładunku i trawers względem urządzenia transportowego.

Zalety korzystania z systemu STD

Szybkość

Szybka i bezbłędna konfiguracja zespołów transportowych

Automatyzacja

Automatyczne obliczenia trakcyjne oraz  raportowanie z pełną dokumentacją obliczeń

Aktualizacje

Aktualna i stale rozbudowywana baza danych środków transportu

Archiwizacja

System zapewnia archiwizacje utworzonych projektów oraz raportów z obliczeń trakcyjnych
